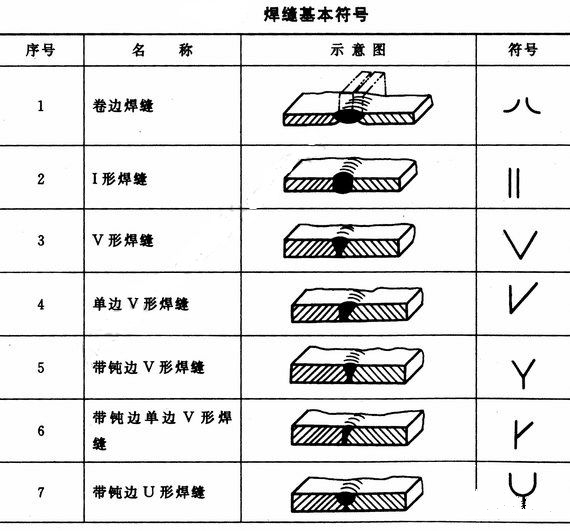

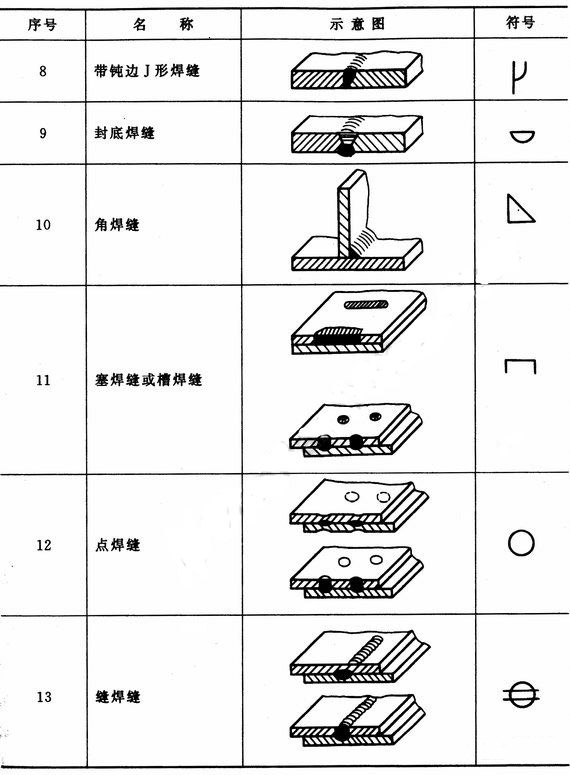

基本符號是表示焊縫截面形狀的符號。比如I形焊縫、V形焊縫、帶鈍邊V形焊縫、角焊縫、封底焊縫等,具體符號見下表。本例表示焊縫是一角焊縫。

角焊縫

輔助符號

    輔助符號是表示焊縫表面形狀特征的符號。輔助符號有三種,分別表示焊縫表面平齊、焊縫表面凹陷、焊縫表面凸起。一般情況下,不需要確切地說明焊縫的表面形狀,所以輔助符號經常不標。

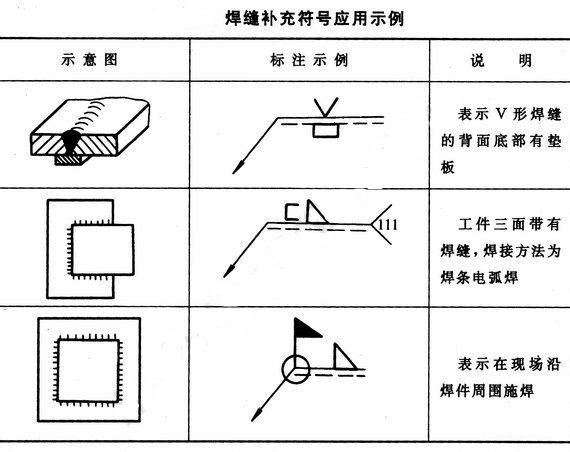

    有時為了補充說明焊縫的某些特征,需要其它符號來表示。比如要表示焊縫環繞工件周?chē)?,用一圓圈表示;要表示焊接時焊縫底部帶有墊板,可以用一矩形來表示等,這些都屬于補充符號。本例中的黑旗稱為現場符號,表示此處焊縫在現場或工地上進行焊接。補充符號應用示例見下表。

補充符號

    但是為了完整地表示焊縫,除了以上符號以外,還應包括指引線、一些尺寸符號及數據。

其他符號

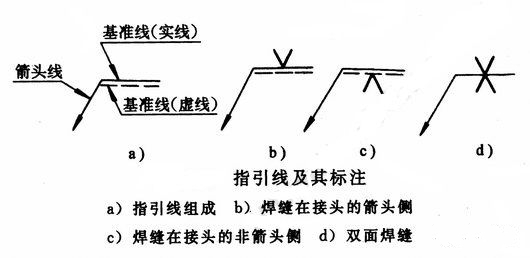

    指引線一般由帶有箭頭的指引線和兩條基準線(一條為實線,另一條為虛線)兩部分組成,如上圖a所示。如果焊縫在接頭的箭頭側,則將基本符號標在基準線的實線側,如圖b所示;如果焊縫在接頭的非箭頭側,則將基本符號標在基準線的虛線側,如圖c所示;標注對稱焊縫及雙面焊縫時,可不加虛線,如圖d所示。

雙面焊縫

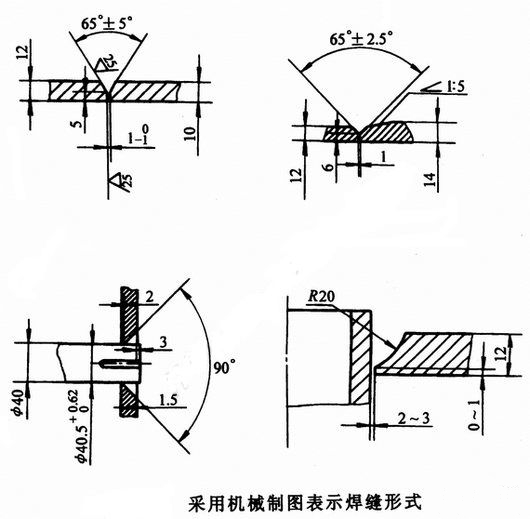

    焊縫尺寸眾多,標注實際焊縫時,如果尺寸因素較少,直接在焊縫符號上標注。有時為了更明確地表示出焊縫的形式,就采用機械制圖的方式來表示。上圖為釆用機械制圖方法表示焊縫形式的幾個例子.

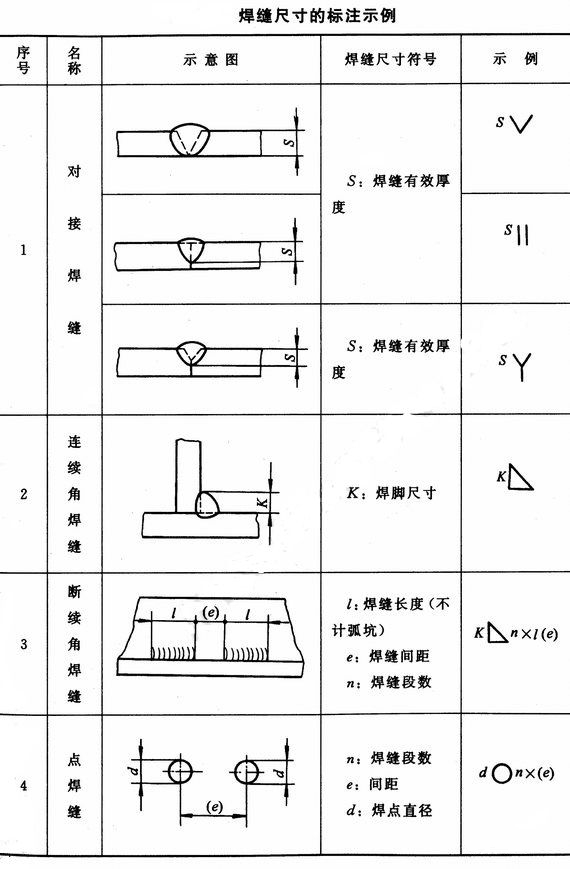

    下表列出了一些常見焊縫尺寸的標注實例:
